四、各家先進封裝技術進展

      在先進封裝的市場爭奪中，OSAT企業、晶圓代工廠、IDM、Fabless公司、EDA工具廠商等都加入了其中，且斥資巨大。這些不同類型的企業對“先進封裝”概念的理解，以及由此產生的技術/產品布局，存在著較大的差異性，大體上可分為兩類：

     第一類是以O(shè)SAT, 晶圓代工廠，IDM為代表，其中OSAT以基板或凸塊(Bump)為基礎發展靈活的多產品組合，并推動晶圓后續制程的線寬/線距持續演進;晶圓代工廠及IDM的優勢還是在于能提供完整的設計及晶圓制程以適配先進封裝。第二類是Fabless和EDA公司，他們均與封裝設計相關，EDA工具廠商的優勢在于提供更完整的設計流程、設計工具，方便Fabless公司更快的完成產品設計，縮短上市時間。

不過，盡管路徑不同，但他們對先進封裝的目標是一致的，都追求實現更小尺寸，更小的線寬、線距，為高性能產品提供出色的散熱性能。目前來看，此輪“先進封裝”的主要投資都投向了晶圓代工廠與OSAT企業，意在解決制程設備與工藝問題，雙方都有過往投資設備的優勢，不同之處在于晶圓代工廠從高精度向下推進，OSAT企業則向整合度更高突破，誰能先一步完成資源整合，誰就能取得市場優勢。

      1、長電科技
     XDFOI系列是長電科技面向Chiplet異構集成應用推出的解決方案，包括2D/2.5D /3D chiplet等，可靈活實現異構集成。相比2.5D TSV封裝，其具有更靈活的設計架構、更低的成本、更優化的性價比、更佳的可靠性，是一種適用于FPGA/ CPU/ GPU/ AI/5G網絡芯片等高端產品，量產項目和解決方案將于2022/2023年面市。

此外，受到TSV昂貴的成本和良率影響，長電科技還推出了無硅通孔扇出型晶圓級高密度封裝技術，使用Stacked VIA替代TSV。該技術可以實現多層RDL再布線層，2/2um線寬間距，40um級窄凸塊互聯，多層芯片疊加，集成高帶寬存儲，集成無源元件。未來，它還可以實現1/1um高密度的線寬間距以及20um極窄凸塊互聯。

     2、臺積電

深耕封裝領域10年的臺積電，主要以大尺寸的高性能晶圓級封裝2.5D CoWoS為起點，異構整合面積超過2400mm2，功能包含邏輯電路，射頻電路及存儲器成品。而未來5-10年，臺積電先進封裝技術演進將更多集中在3DFabric。

3DFabric包括前端TSMC-SoIC(系統集成芯片)，以及后端CoWoS(Chip Last)和InFo(Chip First)系列封裝技術，允許將高密度互連芯片集成到一塊封裝模塊中，從而提高帶寬、縮短延遲和增加電源效率?？蛻艨梢詫⑦壿嬙O(shè)計的重點放在先進的半導體技術上，在更成熟、成本更低的半導體技術上重復使用過去的模塊，如模擬、IO、RF等。

      也就是說，過去集成電路發展以增加晶體管和多器件組合為SoC的方式，持續改善SoC的尺寸及性能。未來3D方案，則是以SoC為基礎形成SoC-SoC 3D整合，將以前用基板或者導線連接的制程，演進到使用晶圓級別的后段金屬連接，并提高連接密度及性能。

2012 年，TSMC 與 Xilinx 一起推出了當時最大的 FPGA，它由四個相同的 28 nm FPGA 芯片并排安裝在中間層上。他們還開發了硅通孔（TSV），微凸點和再分布層（re-distribution-layer：RDL），以將這些組件連接在一起。臺電基于其構造，封裝這種封裝解決方案，稱為CooS（Chip-on-Wafer-Substrate）。支持的封裝技術已成為高和高功率設計的實際行業標準。

臺積電于2017年推出了InFO（Integrated FanOut technology）技術。它使用聚酰胺薄膜代替了CoWoS中的中間層，從而降低了單體成本和高度，這也是臺積電成功應用的重要標準。貨了海量用于智能手機的InFO設計。

臺積電于2019年又推出了集成芯片系統（SoIC）技術。 借助前端（國外工廠）設備，臺積電可以非常合理的壓地，然后使用大量的吸塑的銅吸附進行焊（壓焊）設計，以更小的形狀因數，裝扮和能力。這兩種技術就逐漸演成了今天的 3D Fabric。

臺積電將他們的 2.5D 和 3D 封裝產品合并為一個單一的、全面的品牌3DFabric。

其中，2.5D封裝技術CoWoS可分為 CoWoS 和 InFO 系列。首先看CoWoS技術，可以分為以下幾種：

1）、CoWoS-S

用于die到die再分布層 (redistribution layer：RDL) 連接的帶有硅中介層的“傳統”基板上晶圓上芯片（chip-on-wafer-on-substrate with silicon interposer ）正在慶祝其大批量制造的第 10 年。

2）、CoWoS-R

CoWoS-R 選項用有機基板中介層取代了跨越 2.5D die放置區域范圍的（昂貴的）硅中介層。CoWoS-R 的折衷是 RDL 互連的線間距較小——例如，與 CoWoS-S 的亞微米間距相比，有機上的間距為 4 微米。

3）、CoWoS-L

在硅 –S 和有機 –R 中介層選項之間，TSMC CoWoS 系列包括一個更新的產品，具有用于相鄰die邊緣之間（超短距離）互連的“本地”硅橋。這些硅片嵌入有機基板中，提供高密度 USR 連接（具有緊密的 L/S 間距）以及有機基板上（厚）導線和平面的互連和功率分配功能。

再看2.5D封裝技術InFO。

     據介紹，InFO 在載體上使用（單個或多個）裸片，隨后將這些裸片嵌入molding compound的重構晶圓中。隨后在晶圓上制造 RDL 互連和介電層，這是“chip first”的工藝流程。單die InFO 提供了高凸點數選項，RDL 線從芯片區域向外延伸——即“扇出”拓?fù)?。如下圖所示，多die InFO 技術選項包括

InFO-PoP：“package-on-package”       InFO-oS：“InFO assembly-on-substrate”

     臺積電的3D封裝技術則是SoIC。據臺積電介紹，公司的3D 封裝與 SoIC 平臺相關聯，該平臺使用堆疊芯片和直接焊盤鍵合，面對面或面對背方向 -表示為 SoIC 晶圓上芯片（chip on wafer）。硅通孔 (TSV) 通過 3D 堆棧中的die提供連接。SoIC 開發路線圖如下所示——例如，N7-on-N7 芯片配置將在 21 年第四季度獲得認證。

      3、英特爾

英特爾的先進封裝技術路線圖覆蓋三大維度：功率效率、互連密度和可擴展性。

多區塊異構集成提升功率效率：單獨IP的異構集成能夠帶來更大量的更小區塊，它們可以大量重復使用，開發時間從單片式集成SoC的3-4年、多晶片2-3年縮短至1年，并且芯片缺陷率進一步降低。這樣一來，便于根據客戶的獨特需求定制產品，滿足產品快速的上市需求。

互連密度：當前的Foveros技術能實現的凸點間距為50微米，這將使每平方毫米有大約400個凸點。未來，英特爾希望能將凸點間距縮減到大約10微米的，從而使凸點數量達到每平方毫米10000個。這樣，就可以實現更小、更簡單的電路，更低的電容和功耗，而不必做扇入(fan-in)和扇出(fan-out)。

可擴展性：在這個維度上，ODI和CO-EMIB是兩大關鍵技術。英特爾構建高密度MCP的關鍵基礎技術包括EMIB(嵌入式多芯片互連橋接)2D封裝、Foveros 3D封裝和融合了2D/3D的Co-EMIB;ODI是英特爾全新的全方位互連技術，頂部芯片可以像EMIB技術與其他小芯片進行水平通信，同時還可以像Foveros技術通過硅通孔(TSV)與底部裸片進行垂直通信。

在2D的平面多芯片封裝，英特爾獨有的競爭優勢是嵌入式多芯片互連橋接（EMIB）技術，可以實現更好的導線密度。在硅中介層硅通孔上放不同的裸片連接到整個基板，只需在局部進行高密度布線，而不必在全部的芯片上進行高密度布線，使成本大幅降低同時性能也得到優化。

     而在3D高密度微縮方面，英特爾的Foveros技術將多個單片連接到基礎裸片，然后進行底層填充實現中間互連并進行注塑來保護整個芯片，使用焊接的技術已經可以做到20-30微米，而通過無焊料銅與銅的接口互連可突破20微米的瓶頸。
     而在未來，封測技術相比較于現有的Foveros技術會更進一步。相比較于現有的技術，未來的凸塊間距將會由50um縮小至10um，電路將更小更簡潔，能耗也會更低

 Foveros技術與EMIB集成產生了Co-EMIB（通過EMIB和Foveros兩個技術之間的集成把2D和3D芯片進行融合）。Co-EMIB可以把超過兩個不同的裸片進行水平和垂直方向疊加，以實現更好的靈活度。

 全方位互連（ODI）改變了常規疊加方式下基礎裸片尺寸必須大于上面疊加所有小芯片總和的限制。ODI的架構通過傳統的硅通孔技術，使頂層小芯片可以與下方的芯片互連，這樣就可以通過底層封裝直接對上方小芯片進行供電，并保持上、下方裸片間直接互連。Adel Elsherbini介紹，通過這種并排互連形式延遲可下降2.5倍，功耗可以降低15%，帶寬可以提高3倍。根據英特爾對先進封裝的路線預測，在未來凸塊間距將縮小至10um級別，密度將達到10000每平方毫米，能耗也會降低至0.05pj/bit。而ODI和CO-EMIB技術的應用，也會使先進封測進一步擴展應用范圍。
      先進封裝的制程演進同先進制造工藝的制程呈現出同步趨勢。在臺積電等半導體制造廠制程逐漸進入5nm以下之際，先進封裝的凸塊間距也會逐漸進入10-20um區間。

     4、Cadence

Cadence于1990年代初開始開發用于先進IC封裝的工具，從動態庫(On-the-fly library)和連接開發(Connectivity development)，到自動引線鍵合/打線(Wire Bonding)和芯片堆疊(Chip-Stacking)，再到組裝設計套件(ADK)，并支持多個不同IC 布局并行協同設計和協同分析，都在幫助用戶在設計領先的多芯片封裝時提高生產力。

     5、TI

自從Jack Kilby發明集成電路以來，TI一直處于提供封裝解決方案的前列。從第一款自動焊線機以及非常早期的轉移模塑工藝，到MicroSiP和HotRod封裝、銅線鍵合技術，配合率先開展的半導體小型化進程，使得半導體更加經濟實惠。未來，TI將把對封裝的創新持續應用于汽車、工業和個人消費電子應用領域，幫助用戶開發出更小、更高集成度的芯片。

     6、華天科技

公司在產業布局方面，積極推進先進封裝基地建設，近年來先后投資擴建了昆山、寶雞、南京等基地，打通了CIS芯片、存儲器、射頻等多種高端產品的生產線。2020年7月18日華天科技南京基地舉行了一期項目投產儀式，一期項目已竣工面積16.3萬平方米，實現FC和BGA系列產品年封測量可達40億只，今年可實現產值2億元以上。

     研發方面公司重視新產品、新技術、新工藝的研發，研發支出金額逐年增加，已自主研發出了SiP、FC、TSV、MEMS、Bumping、Fan-Out、WLP等高端封裝技術和產品。自2019下半年來，國內半導體封測行業逐步回暖，未來有望隨著新型應用領域和先進封測技術的發展進入新一輪增長。華天科技作為國內領先的集成電路封測企業，產品線布局豐富，技術水平行業領先，有望持續受益行業景氣度及國產替代加速影響，未來發展前景廣闊。

     7、通富微電

通富微電為半導體封測龍頭，與AMD、MTK等大客戶共同成長。公司為全球第五大、國內第二大封測廠商，在封測技術上布局全面。早期公司以傳統封裝技術為主，2016年收購AMD蘇州、檳城兩大封測廠，得以深度綁定AMD供應鏈并占據AMD封測訂單的大部分份額。同時公司憑借在高端封裝領域的實力，成為MTK在中國大陸的重要封測合作方。展望未來，公司有望伴隨大客戶份額的提升和市場整體規模的擴大而迎來加速成長。

先進封裝因5G、AI的應用迎來快速成長，公司技術領先有望充分受益。傳統封測市場近年增速較為平穩，2011-2018年市場年復合增速在3%，至2018年空間達560億美元。然而，隨著摩爾定律的放緩，半導體性能的提升越來越多依賴于封裝技術的進步，從而對封裝技術提出更高要求。具體來看，隨著5G、AI芯片的大規模應用，以及終端設備小型化趨勢的演繹，全球先進封裝市場有望快速成長：據Yole預計，先進封裝市場至2024年有望達440億美元，2018-2024年CAGR達8%。公司通過對AMD蘇州、檳城廠的收購，增強了先進封裝的技術實力，未來有望充分受益于先進封裝市場的快速增長。

     8、安靠

     安靠（Amkor Technology, Inc.）成立于1968年，是世界上最大的外包半導體封裝和測試服務提供商之一，開創了集成電路封裝和測試的外包業務，目前已成為全球領先的半導體公司、鑄造廠和電子OEM的戰略制造合作伙伴。

隨著技術的快速發展和消費者對于定制化的要求日益增多，Amkor研發出新的封裝技術，全新的技術大幅改變封裝性能，以滿足客戶需求。Amkor幾乎對每一種新封裝技術的開發都貢獻了自己的力量，包括輕薄封裝格式和BGA封裝等。如今，Amkor致力于開發包括硅通孔（TSV）、穿塑通孔（TMV1?）、系統級封裝（SiP）、銅焊線、銅柱等在內的技術，并采用倒裝芯片技術和3D解決方案（如堆疊晶片封裝）對元件之間的鏈接問題進行了改善。公司還擁有專門針對于最新技術的研發團隊，負責研發包括光電、MEMS、光學傳感器、晶圓級封裝和AoP/AiP等新興的封裝技術。

      9、日月光

      日月光是全球排名第一的封測廠商，占據20%以上份額。公司在1990年代的PC高成長期，進入IC封裝測試行業，并發展相關材料和電子制造服務（EMS）；通過并購?fù)瑯I(yè)擴展產品覆蓋，同時與客戶及供應鏈成立合資公司，優化垂直整合效率。公司在研發上，掌握頂尖封裝與微電子制造技術，率先量產TSV/ 2.5D/ 3D 相關產品；2017年的研發費用113億新臺幣，營收占比4.1%（行業第四到第五名的平均水平3.6%）。在先進封裝領域形成訂單與投入的正向循環。根據Yole預估，2020年先進封裝將占整體行業的44%，約315億美元，公司的優勢業務將得到更大空間。

 其先進封裝技術包括2.5D/3D、FO和SiP封裝技術。

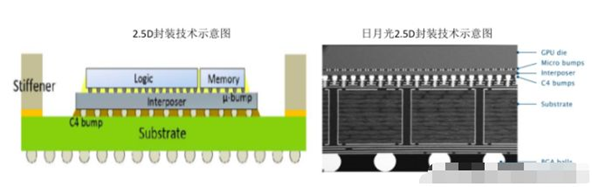

資料來源：2.5D封裝技術示意圖，公開資料整理，阿爾法經濟研究

 2.5D封裝中管芯堆疊或并排放置在中介層的頂部，中介層具有直通TSV并充當芯片與PCB之間的橋梁，可提供更多的I/O和帶寬。日月光是較早從事2.5D/3D封裝技術的廠商，曾基于2.5D技術量產了全球首顆配備高帶寬內存HBM。公司的2.5D技術可將不同芯片進行整合，讓體積縮小20%-30%，有效提升了效能，降低了功耗。公司的2.5D封裝技術可將CPU、GPU和內存等集成在一起，實現高帶寬和高性能的平衡：

     3D封裝是將邏輯模塊堆疊在內存模塊上并通過中介層連接，與2.5D封裝通過Bumping或TSV將組件堆疊在中介層不同的是3D封裝采用多晶硅與使用TSV的組件一起嵌入：

資料來源：3D封裝技術示意圖，公開資料整理，阿爾法經濟研究

3D封裝堆疊的層數取決于所要求的最終封裝體的厚度及疊層封裝內每一層的厚度（包括基板、芯片、BGA焊球直徑等），典型的BGA焊球直徑0.75-0.2mm，球距1.27-0.35mm。有一種3D封裝技術叫做封裝堆疊即PoP(package on package)，雖然增加了每個封裝材料的成本和封裝高度，但疊層器件的提高使得成本降低。此外PoP要求封裝器件應具有薄、平整、抗高溫和耐濕性能，以便承受多次回流和表面貼裝的再加工。

五、結語

半導體行業正處于一個轉折點，得益于對更高集成度的廣泛需求，摩爾定律放緩，交通、5G、消費電子、存儲和計算、物聯網(和工業物聯網)、人工智能和高性能計算等大趨勢推動下,先進封裝已進入快速發展時期。在半導體封裝市場中，目前傳統封裝仍占主要地位，但隨著芯片制程的不斷縮小，未來先進封裝將成為主流。

在后摩爾時代對芯片性能繼續提升的需求推動下，半導體產業鏈日漸加大先進封裝領域的投資力度。

     其中，占據70%封測市場的OSAT廠商在大力投資先進封裝，以便在利潤豐厚的市場提升競爭力。2020年，盡管受到疫情影響，OSAT的資本支出仍然同比增長27%，約為60億美元?；诖箨憟?jiān)實市場需求，大陸封測廠持續擴大產能，并基本擁有主流先進封裝技術，但技術能力還處于追趕地位，未來大陸封測廠有望受益于先進封裝技術的升級及產能的釋放。

值得關注的是，除了傳統封裝企業外，晶圓代工企業也開始入局先進封裝領域。其中，臺積電于2008年底成立集成互連與封裝技術整合部門，重點發展扇出型封裝InFo、2.5D封裝CoWoS和3D封裝SoIC。至今，在先進封裝領域，臺積電的領先地位突出。盡管OSAT廠商仍主導著先進封裝市場，然而，在傳統封裝的高端部分，包括2.5D/3D堆疊、高密度Fan-Out等領域，大型代工廠如臺積電，IDM廠商如英特爾和三星等，逐漸開始占據主導地位。這些參與者正在大力投資先進的封裝技術，事實上，它們正在推動將封裝環節從基板轉移到晶圓/硅平臺上進行。總體而言，封裝市場業務范式開始發生轉變，這個傳統上屬于OSAT和IDM的領域，開始涌入來自不同商業模式的玩家，包括代工廠、基板/PCB供應商、EMS/DM等均在進入封裝市場。
